פרויקט
הנתיבים המהירים
פתרון מתקדם לתפרי התפשטות בחניון ציבורי בעל דרישות ססמיות גבוהות
נתוני הפרויקט
גלריית פרויקט
פתרון מתקדם לתפרי התפשטות בחניון ציבורי בעל דרישות ססמיות גבוהות
במסגרת פרויקט מדינה להקמת חניון ציבורי רב קומות במרכז הארץ, הוזמנה EXPEND-X מבית ארבל שטראוס לקחת חלק בתכנון ואפיון מערכות תפרי ההתפשטות עבור אחד מפרויקטי הבנייה המורכבים והגדולים שבוצעו בתחום.
הפרויקט בוצע מול אחת מחברות הבנייה הגדולות בישראל ודרש שילוב בין עמידות לעומסים חריגים, תנועות ססמיות גבוהות וחריגות במיוחד, פתרונות איטום מים ותהליך אישורים מורכב מול הקבלן והלקוח שלו (מזמין העבודה).
שלב התכנון והאפיון
תהליך האפיון החל בשלבים מוקדמים של הפרויקט (מעל שנה) וכלל עבודה משותפת עם כלל הגורמים המקצועיים המעורבים – האדריכל, מהנדס הפרויקט, הקבלן המבצע, חברת הפיקוח ויועץ האיטום.
מטרת התהליך הייתה להבין לעומק את דרישות המבנה, תנאי השטח והתנועות הצפויות, לצד הצורך במערכות המסוגלות להתמודד עם תזוזות ססמיות חריגות במיוחד ועם עומסי תנועה ומשקלים גבוהים האופייניים לחניון ציבורי רב קומות.
לאחר גיבוש הפתרונות המתאימים בוצע אפיון מלא של כלל מערכות התפרים בפרויקט, לצד כתבי כמויות ומפרטים מפורטים שאושרו על ידי כלל הגורמים הרלוונטיים.
תהליך אישורים מורכב בפרויקט מדינה
היות ומדובר בפרויקט ציבורי של המדינה, תהליך האישורים היה ארוך ומורכב וכלל בחינה יסודית של המערכות מול גורמי תכנון, פיקוח ובקרה רבים.
לאורך הדרך נדרשה התאמה מלאה לדרישות ההנדסיות, התקניות והבטיחותיות של הפרויקט, תוך ליווי מקצועי ומתן מענה שוטף לכלל הגורמים המעורבים.
תהליך זה הדגיש את החשיבות של עבודה מסודרת, תיעוד מדויק ושיתוף פעולה מלא בין כלל צוותי התכנון והביצוע.
תפרי רצפה לתנועות ססמיות ולעומסים חריגים
אחד האתגרים המרכזיים בפרויקט היה הצורך לתת מענה לתפרי התפשטות ברוחב של 150 מ"מ, לצד דרישה לתנועות ססמיות גבוהות במיוחד ולעמידות בעומסים חריגים האופייניים לחניון ציבורי.

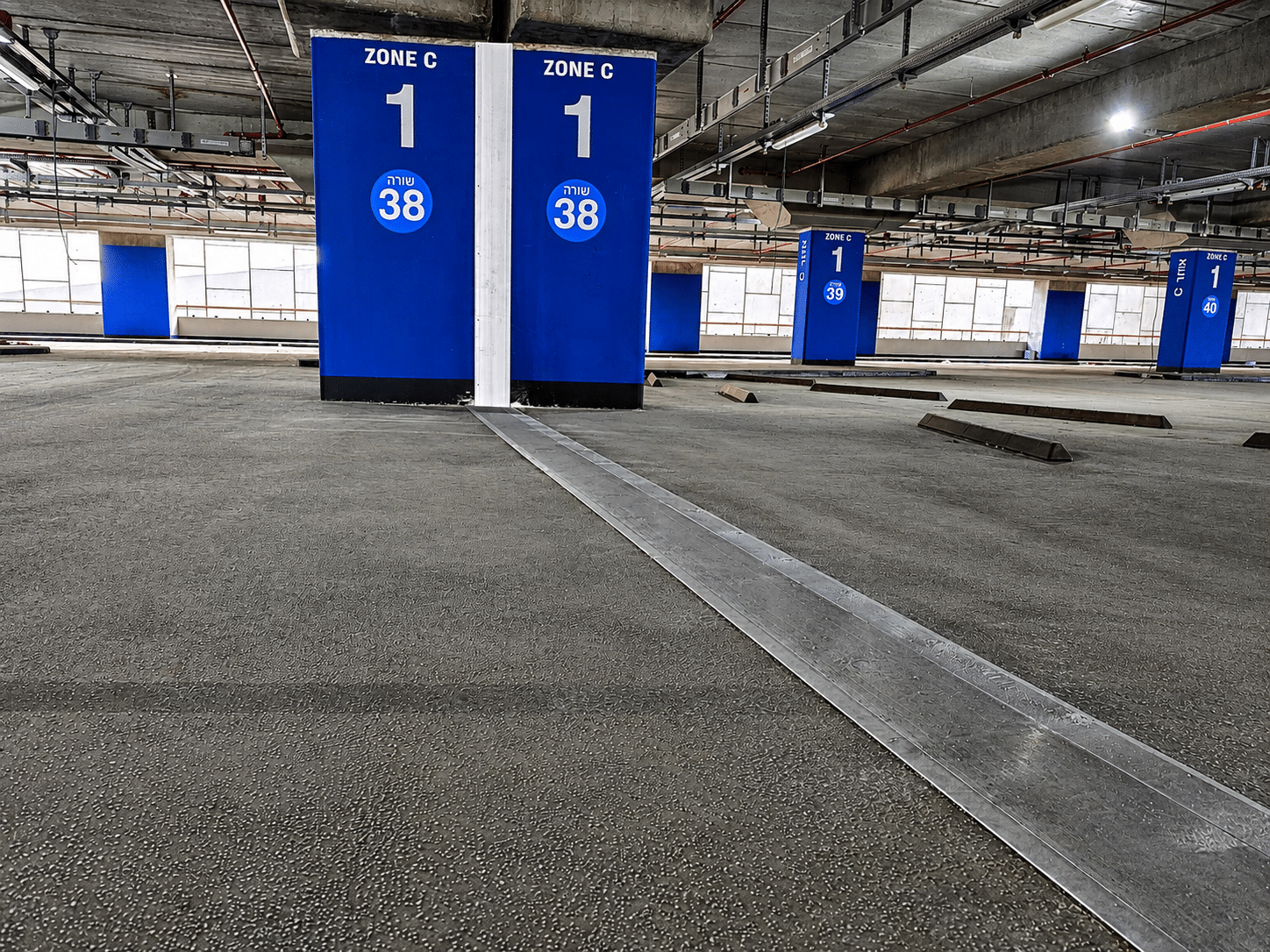

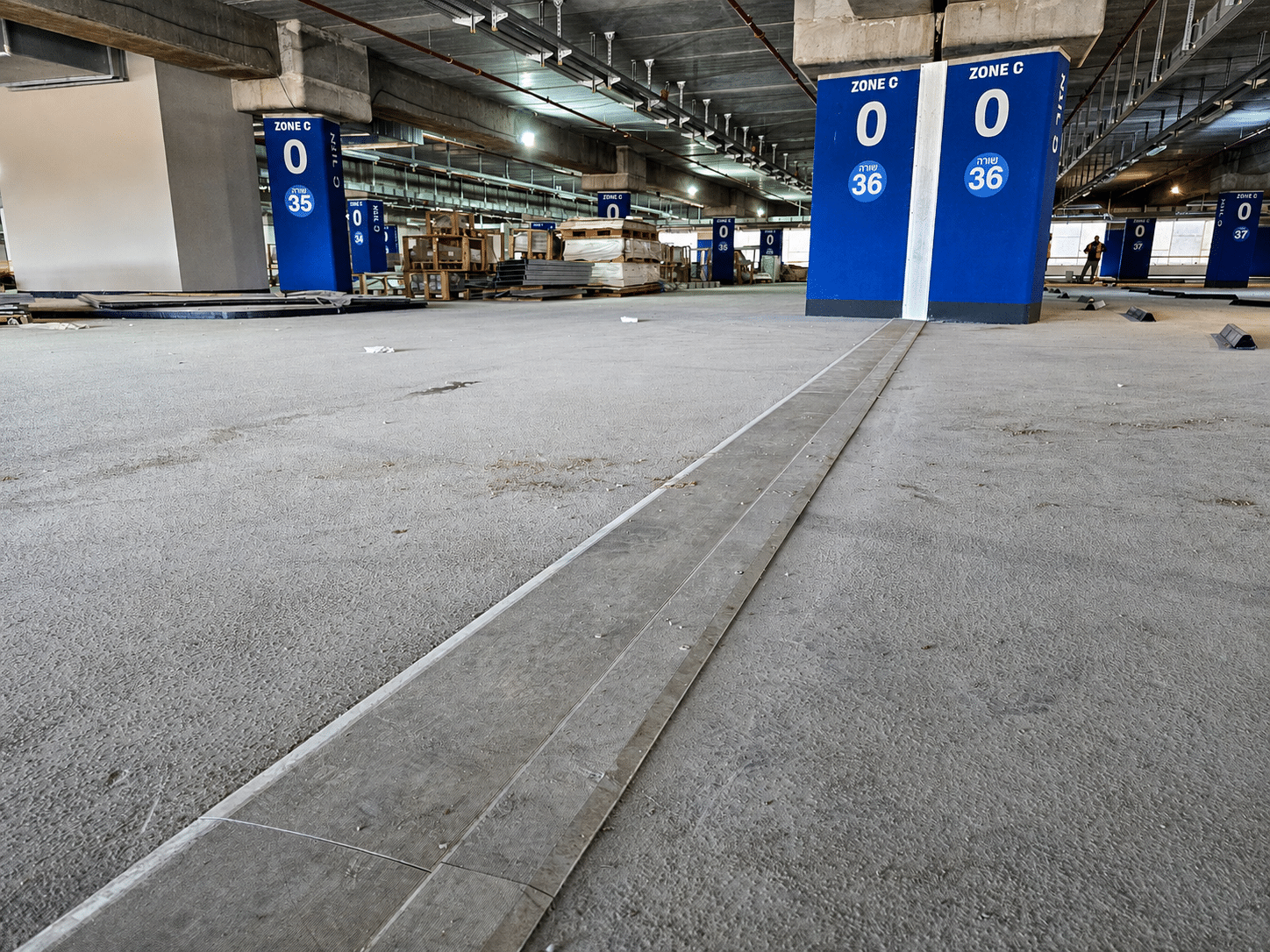

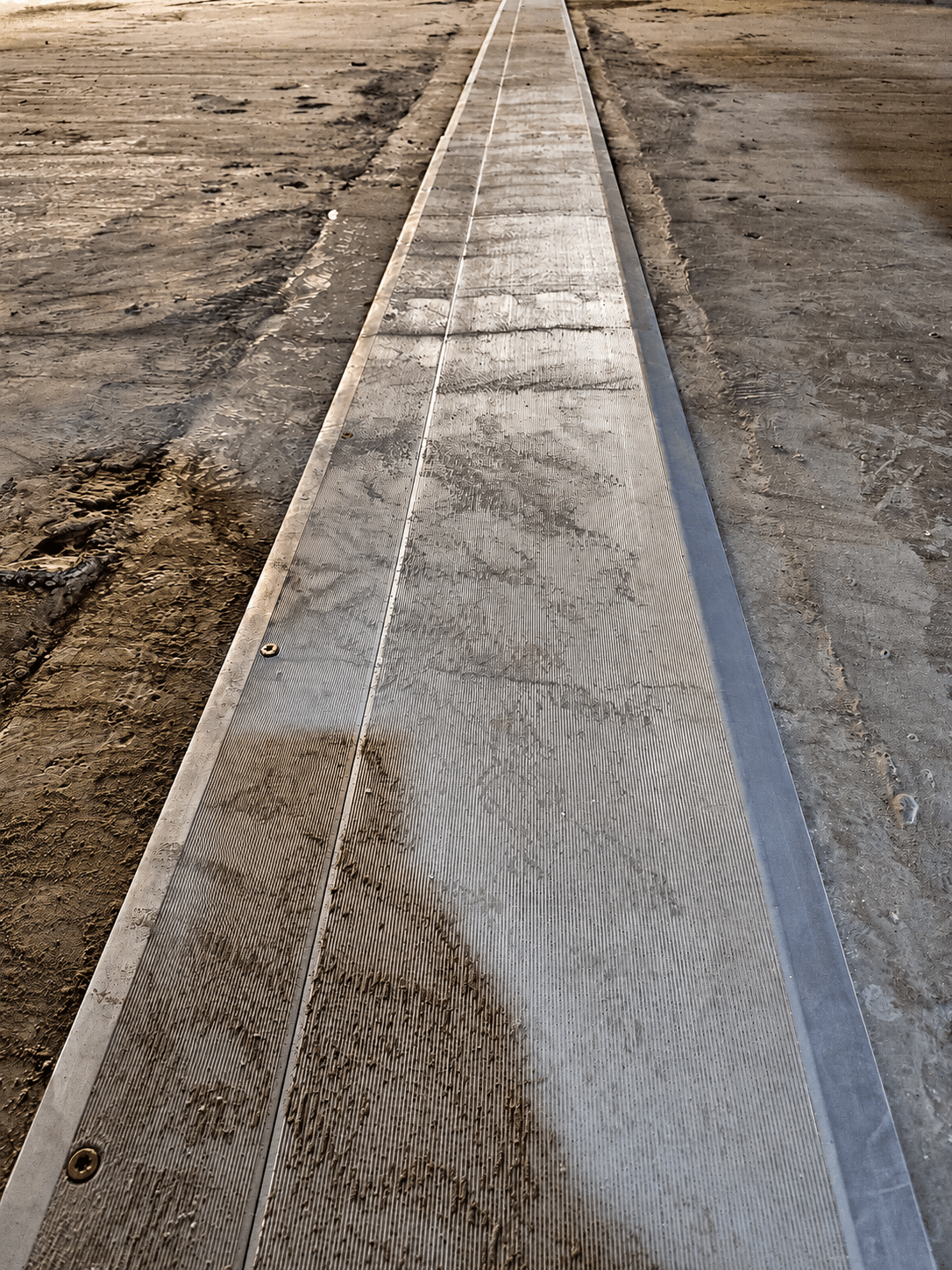

בקומות החניון בוצעו תפרי רצפה מדגם SV38.
מערכות אלו נבחרו בזכות יכולתן להתמודד עם תנועות מבנה משמעותיות לצד עמידות גבוהה לעומסי תנועה ומשקלים חריגים, תוך שמירה על אמינות וביצועים לאורך שנים.
מדובר במערכת תפר בהתקנה עליונה, אשר אפשרה שילוב בין פתרון הנדסי מתקדם לבין תהליך התקנה פשוט ויעיל יחסית.
בחירה זו סיפקה מענה מדויק לדרישות הפרויקט ולתנאי השירות המחמירים של המבנה.
פתרון ייעודי לקומת הגג

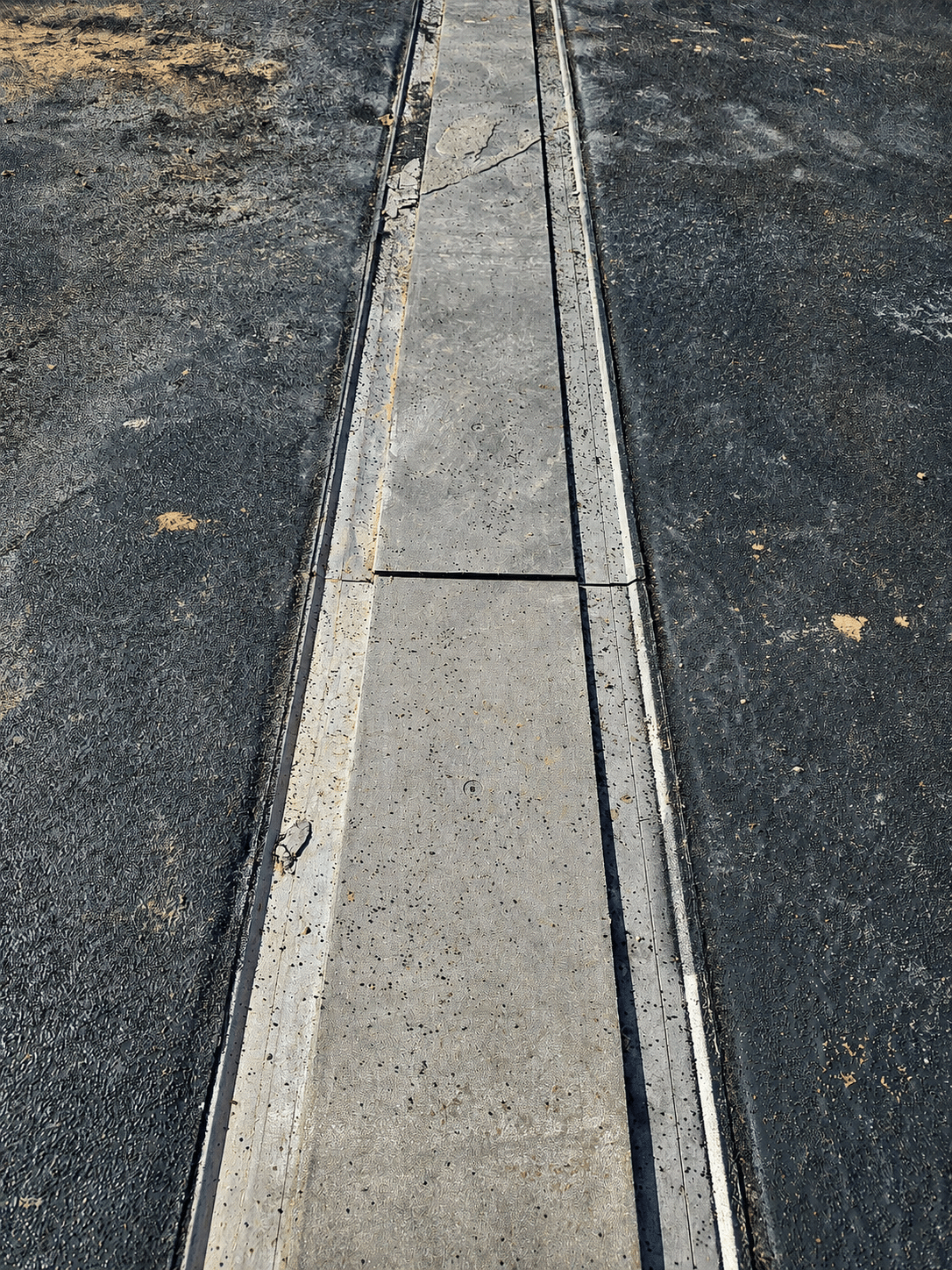

בקומת הגג הותקן תפר מדגם SV58.
מדובר בתפר ססמי המיועד להתמודד עם תנועות מבנה משמעותיות ועם עומסים גבוהים, תוך שמירה על עמידות גבוהה בתנאי חוץ ובשינויי טמפרטורה קיצוניים.
מערכת זו סיפקה מענה אופטימלי לאזור החשוף ביותר במבנה ולדרישות התכנון המחמירות של הפרויקט.
איטומי מים ואש כחלק ממערכת התפר
מרכיב מרכזי נוסף בפרויקט היה הצורך במניעת מעבר מים ואש דרך אזורי התפר.

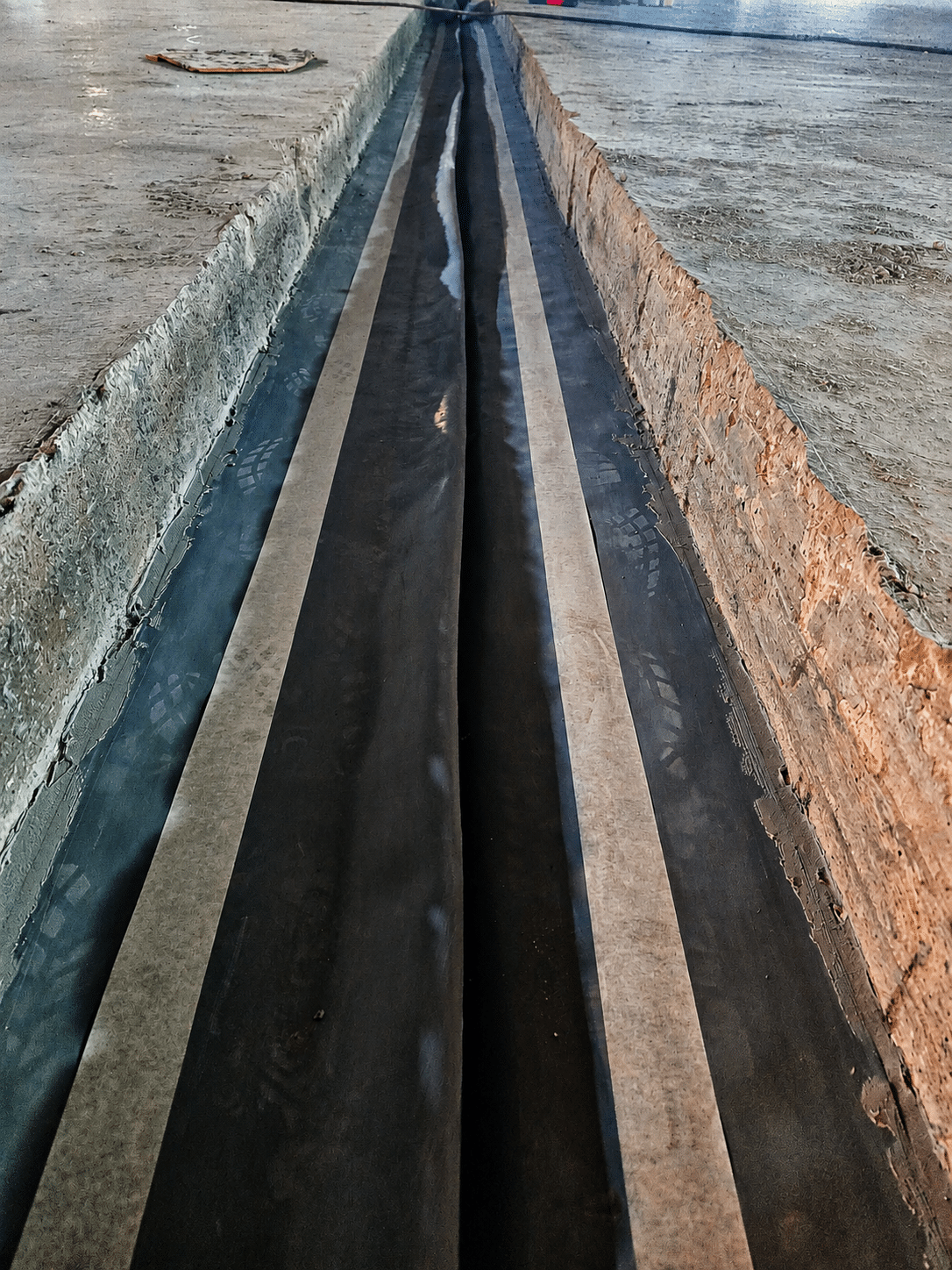

לצורך כך בוצעה מערכת איטום מים מסוג HYDRO FLEX בכל קומות החניון, במטרה למנוע מעבר מים בין המפלסים ולשמור על רציפות האיטום כחלק ממערכת התפר הכוללת.

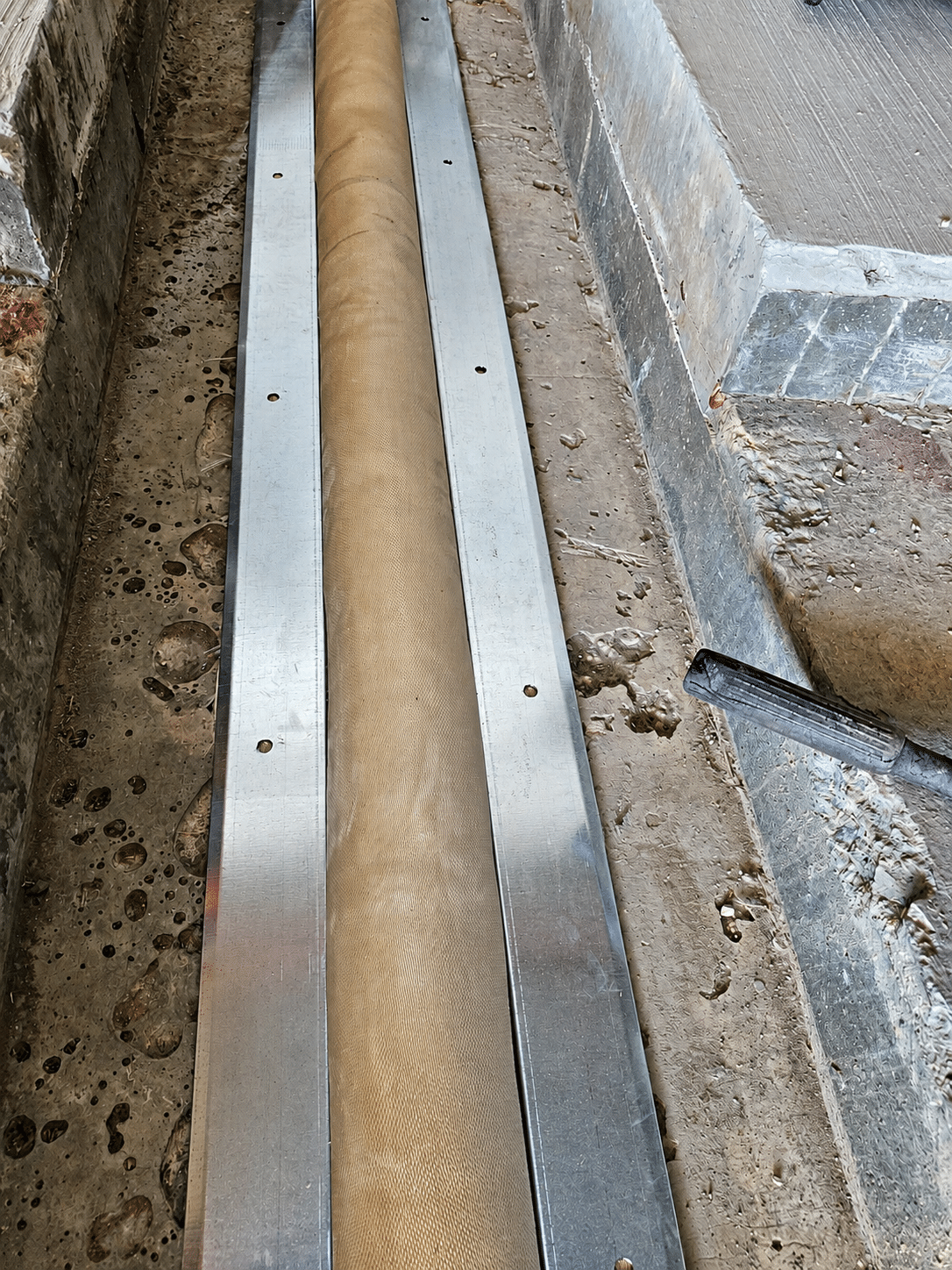

בנוסף, בוצעו איטומי אש באמצעות שמיכות אש ייעודיות לתפרי התפשטות.
מערכות אלו נבחרו בהתאם לדרישות הפרויקט ועברו את כלל האישורים הנדרשים של רשויות הכיבוי, תוך הבטחת רציפות הגנת האש לאורך קווי התפר במבנה.
תפרי קיר להשלמת מעטפת המבנה
מעבר לתפרי הרצפה והגג, כלל הפרויקט גם תפרי קיר מדגם DTR.
מערכות אלו שולבו כחלק ממעטפת תפרים רציפה במבנה וסיפקו מענה לתנועות המבנה במישורים האנכיים, תוך שמירה על קו אסתטי נקי והשתלבות מלאה באדריכלות החניון.
שילוב תפרי הקיר כחלק ממערכת אחת אפשר רציפות תפקודית מלאה בין כלל אזורי התפר בפרויקט.
ביצוע וליווי בשטח
הליך ההתקנה כלל מספר שלבי ביצוע מדויקים:

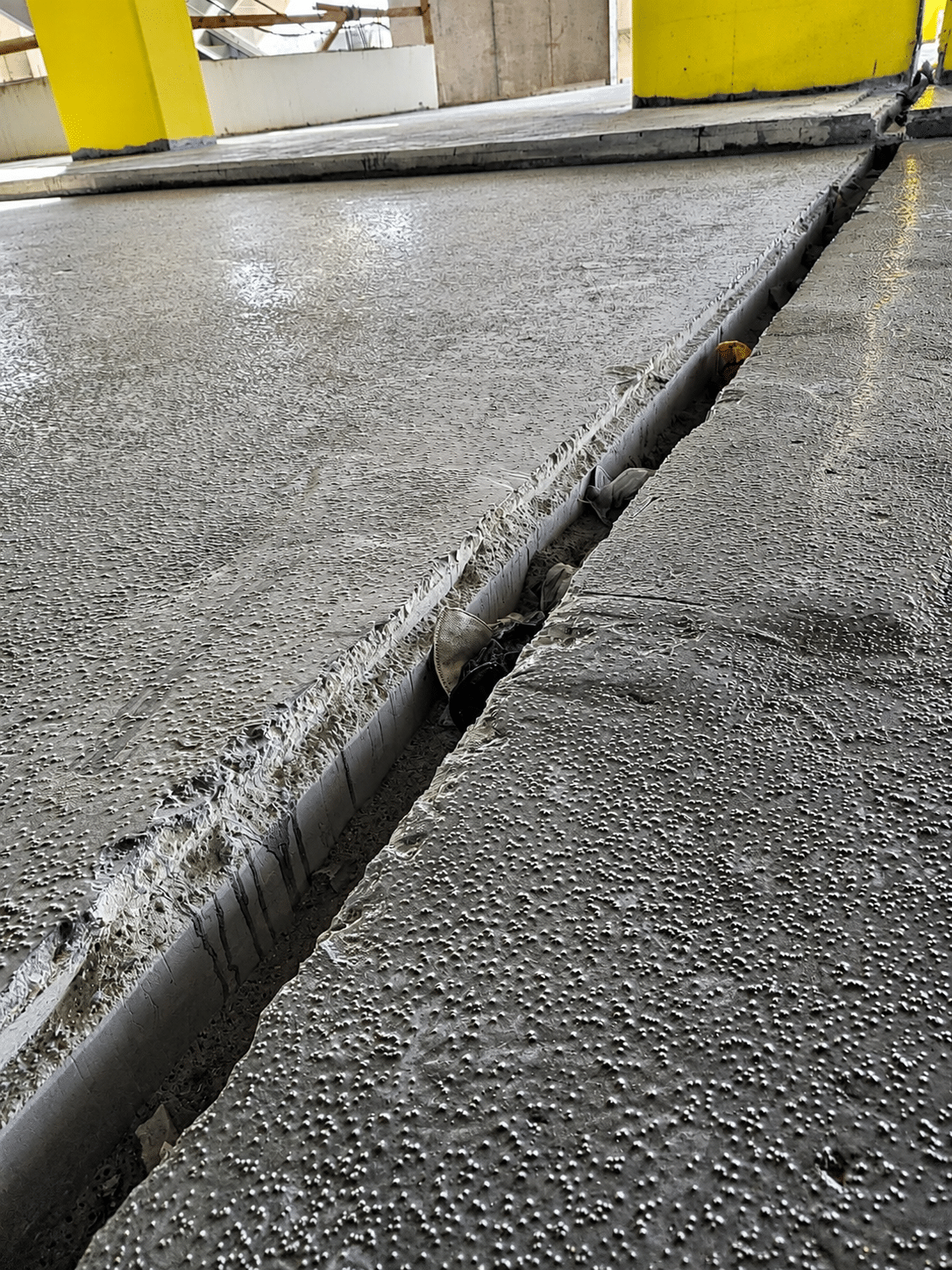

- חציבה של שכבות מהמיסעה הקיימת
- יציקות פילוס לצורך הטמעת איטומי האש והמים
- יציקות פילוס סופיות בהתאם לגובה התפרים
- התקנת מערכות התפר
- ביצוע יציקות גמר והשלמת האזורים הסובבים
העבודות בוצעו על ידי הקבלן המבצע תוך ליווי מלא של צוות EXPEND-X מבית ארבל שטראוס, שכלל פגישות תכופות באתר, בקרת איכות ומתן פתרונות בזמן אמת לאורך כל שלבי העבודה.
תוצאה סופית
פרויקט זה ממחיש את החשיבות של תכנון מוקדם, אפיון מדויק וליווי מקצועי בפרויקטים ציבוריים מורכבים.
באמצעות שילוב בין מערכות ססמיות מתקדמות ברוחב 150 מ"מ, איטומי מים ואש וליווי הנדסי מלא לאורך כל הדרך, הצליחה EXPEND-X מבית ארבל שטראוס לספק פתרון עמיד, בטיחותי ואמין – המותאם לדרישות מחמירות ולשימוש אינטנסיבי לאורך שנים רבות.
פתרון מתקדם לתפרי התפשטות בחניון ציבורי בעל דרישות ססמיות גבוהות
במסגרת פרויקט מדינה להקמת חניון ציבורי רב קומות במרכז הארץ, הוזמנה EXPEND-X מבית ארבל שטראוס לקחת חלק בתכנון ואפיון מערכות תפרי ההתפשטות עבור אחד מפרויקטי הבנייה המורכבים והגדולים שבוצעו בתחום.
הפרויקט בוצע מול אחת מחברות הבנייה הגדולות בישראל ודרש שילוב בין עמידות לעומסים חריגים, תנועות ססמיות גבוהות וחריגות במיוחד, פתרונות איטום מים ותהליך אישורים מורכב מול הקבלן והלקוח שלו (מזמין העבודה).
שלב התכנון והאפיון
תהליך האפיון החל בשלבים מוקדמים של הפרויקט (מעל שנה) וכלל עבודה משותפת עם כלל הגורמים המקצועיים המעורבים – האדריכל, מהנדס הפרויקט, הקבלן המבצע, חברת הפיקוח ויועץ האיטום.
מטרת התהליך הייתה להבין לעומק את דרישות המבנה, תנאי השטח והתנועות הצפויות, לצד הצורך במערכות המסוגלות להתמודד עם תזוזות ססמיות חריגות במיוחד ועם עומסי תנועה ומשקלים גבוהים האופייניים לחניון ציבורי רב קומות.
לאחר גיבוש הפתרונות המתאימים בוצע אפיון מלא של כלל מערכות התפרים בפרויקט, לצד כתבי כמויות ומפרטים מפורטים שאושרו על ידי כלל הגורמים הרלוונטיים.
תהליך אישורים מורכב בפרויקט מדינה
היות ומדובר בפרויקט ציבורי של המדינה, תהליך האישורים היה ארוך ומורכב וכלל בחינה יסודית של המערכות מול גורמי תכנון, פיקוח ובקרה רבים.
לאורך הדרך נדרשה התאמה מלאה לדרישות ההנדסיות, התקניות והבטיחותיות של הפרויקט, תוך ליווי מקצועי ומתן מענה שוטף לכלל הגורמים המעורבים.
תהליך זה הדגיש את החשיבות של עבודה מסודרת, תיעוד מדויק ושיתוף פעולה מלא בין כלל צוותי התכנון והביצוע.
תפרי רצפה לתנועות ססמיות ולעומסים חריגים
אחד האתגרים המרכזיים בפרויקט היה הצורך לתת מענה לתפרי התפשטות ברוחב של 150 מ"מ, לצד דרישה לתנועות ססמיות גבוהות במיוחד ולעמידות בעומסים חריגים האופייניים לחניון ציבורי.
בקומות החניון בוצעו תפרי רצפה מדגם SV38.
מערכות אלו נבחרו בזכות יכולתן להתמודד עם תנועות מבנה משמעותיות לצד עמידות גבוהה לעומסי תנועה ומשקלים חריגים, תוך שמירה על אמינות וביצועים לאורך שנים.
מדובר במערכת תפר בהתקנה עליונה, אשר אפשרה שילוב בין פתרון הנדסי מתקדם לבין תהליך התקנה פשוט ויעיל יחסית.
בחירה זו סיפקה מענה מדויק לדרישות הפרויקט ולתנאי השירות המחמירים של המבנה.
פתרון ייעודי לקומת הגג
בקומת הגג הותקן תפר מדגם SV58.
מדובר בתפר ססמי המיועד להתמודד עם תנועות מבנה משמעותיות ועם עומסים גבוהים, תוך שמירה על עמידות גבוהה בתנאי חוץ ובשינויי טמפרטורה קיצוניים.
מערכת זו סיפקה מענה אופטימלי לאזור החשוף ביותר במבנה ולדרישות התכנון המחמירות של הפרויקט.
איטומי מים ואש כחלק ממערכת התפר
מרכיב מרכזי נוסף בפרויקט היה הצורך במניעת מעבר מים ואש דרך אזורי התפר.
לצורך כך בוצעה מערכת איטום מים מסוג HYDRO FLEX בכל קומות החניון, במטרה למנוע מעבר מים בין המפלסים ולשמור על רציפות האיטום כחלק ממערכת התפר הכוללת.
בנוסף, בוצעו איטומי אש באמצעות שמיכות אש ייעודיות לתפרי התפשטות.
מערכות אלו נבחרו בהתאם לדרישות הפרויקט ועברו את כלל האישורים הנדרשים של רשויות הכיבוי, תוך הבטחת רציפות הגנת האש לאורך קווי התפר במבנה.
תפרי קיר להשלמת מעטפת המבנה
מעבר לתפרי הרצפה והגג, כלל הפרויקט גם תפרי קיר מדגם DTR.
מערכות אלו שולבו כחלק ממעטפת תפרים רציפה במבנה וסיפקו מענה לתנועות המבנה במישורים האנכיים, תוך שמירה על קו אסתטי נקי והשתלבות מלאה באדריכלות החניון.
שילוב תפרי הקיר כחלק ממערכת אחת אפשר רציפות תפקודית מלאה בין כלל אזורי התפר בפרויקט.
ביצוע וליווי בשטח
הליך ההתקנה כלל מספר שלבי ביצוע מדויקים:
- חציבה של שכבות מהמיסעה הקיימת
- יציקות פילוס לצורך הטמעת איטומי האש והמים
- יציקות פילוס סופיות בהתאם לגובה התפרים
- התקנת מערכות התפר
- ביצוע יציקות גמר והשלמת האזורים הסובבים
העבודות בוצעו על ידי הקבלן המבצע תוך ליווי מלא של צוות EXPEND-X מבית ארבל שטראוס, שכלל פגישות תכופות באתר, בקרת איכות ומתן פתרונות בזמן אמת לאורך כל שלבי העבודה.
תוצאה סופית
פרויקט זה ממחיש את החשיבות של תכנון מוקדם, אפיון מדויק וליווי מקצועי בפרויקטים ציבוריים מורכבים.
באמצעות שילוב בין מערכות ססמיות מתקדמות ברוחב 150 מ"מ, איטומי מים ואש וליווי הנדסי מלא לאורך כל הדרך, הצליחה EXPEND-X מבית ארבל שטראוס לספק פתרון עמיד, בטיחותי ואמין – המותאם לדרישות מחמירות ולשימוש אינטנסיבי לאורך שנים רבות.
